写在前面

收到一个朋友的问题，如何基于一份包含坐标的文本数据（csv格式）而生成栅格数据（GeoTif）。

我认为不管是编写代码还是借助于GIS软件，都需要经过如下的工作流。相比后者，编写代码会使整个流程更简洁一点且自动化更强，可以直接由表格 --> 栅格，但对于不熟悉编程的人，实现起来可能不太很容易，因为这触及到GIS的底层逻辑了。

flowchart TD
表格 --> pt[矢量点]
pt -->polygon[矢量面]
polygon --> tif[栅格]

那如何在GIS软件里实现呢，下面是与之相关的一个小教程。

使用GIS软件实现

本教程使用QGIS，其他软件比如ArcGIS，SuperMap等，操作上会有些许不同，但流程背后的逻辑是互通的。

首先我们将工作流程细化如下

1. 导入文本数据，生成矢量点图层。
2. 根据矢量点图层生成格网。
3. 按空间关系，将点图层的属性信息挂接到格网图层。
4. 将格网图层栅格化。

1.解析本文数据

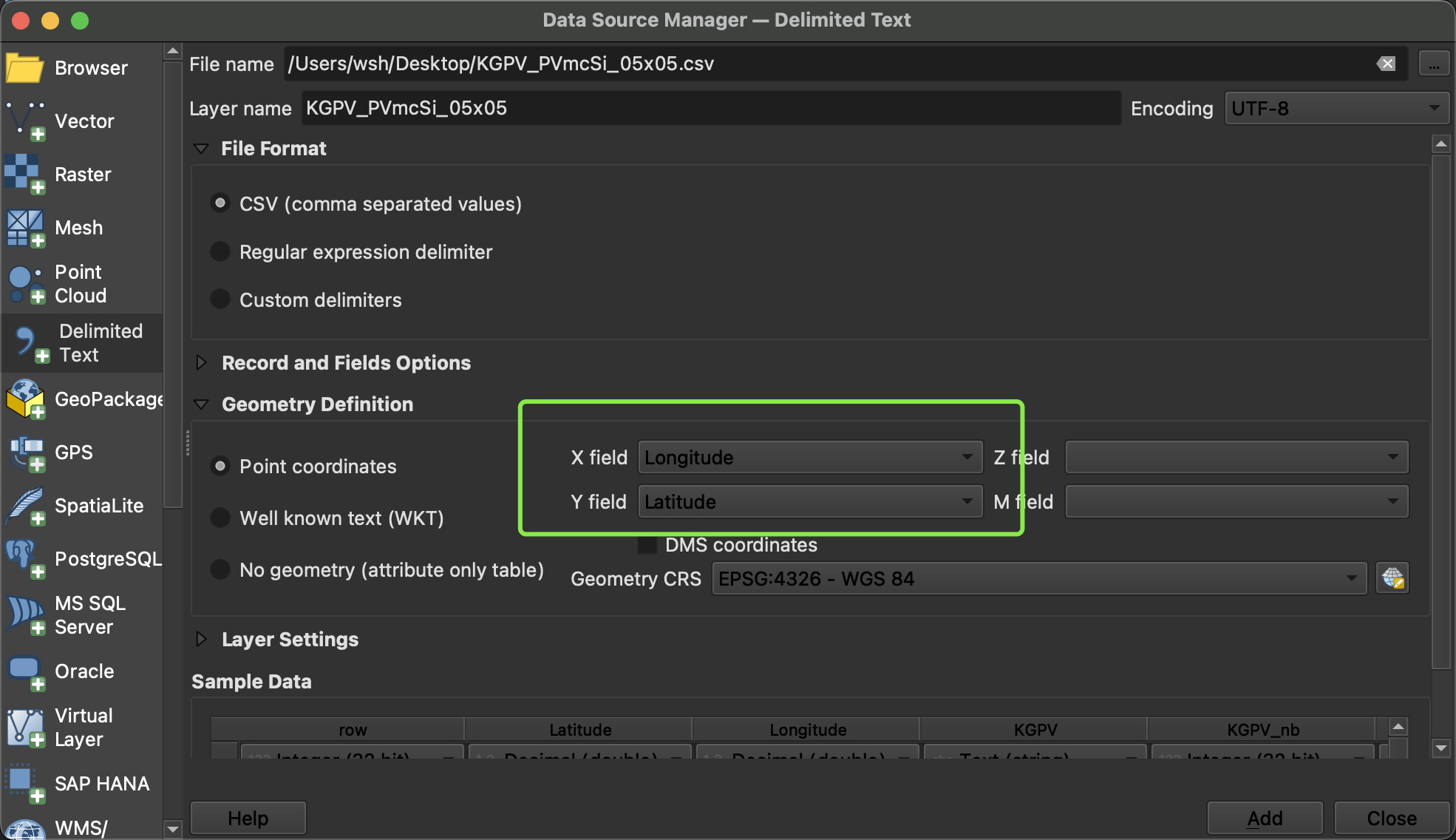

在软件顶部菜单栏依次选择 Layer-> Data Source Manager-> Delimited Text，选择待处理的csv文件后，指定哪两列字段作为坐标x和y的值。

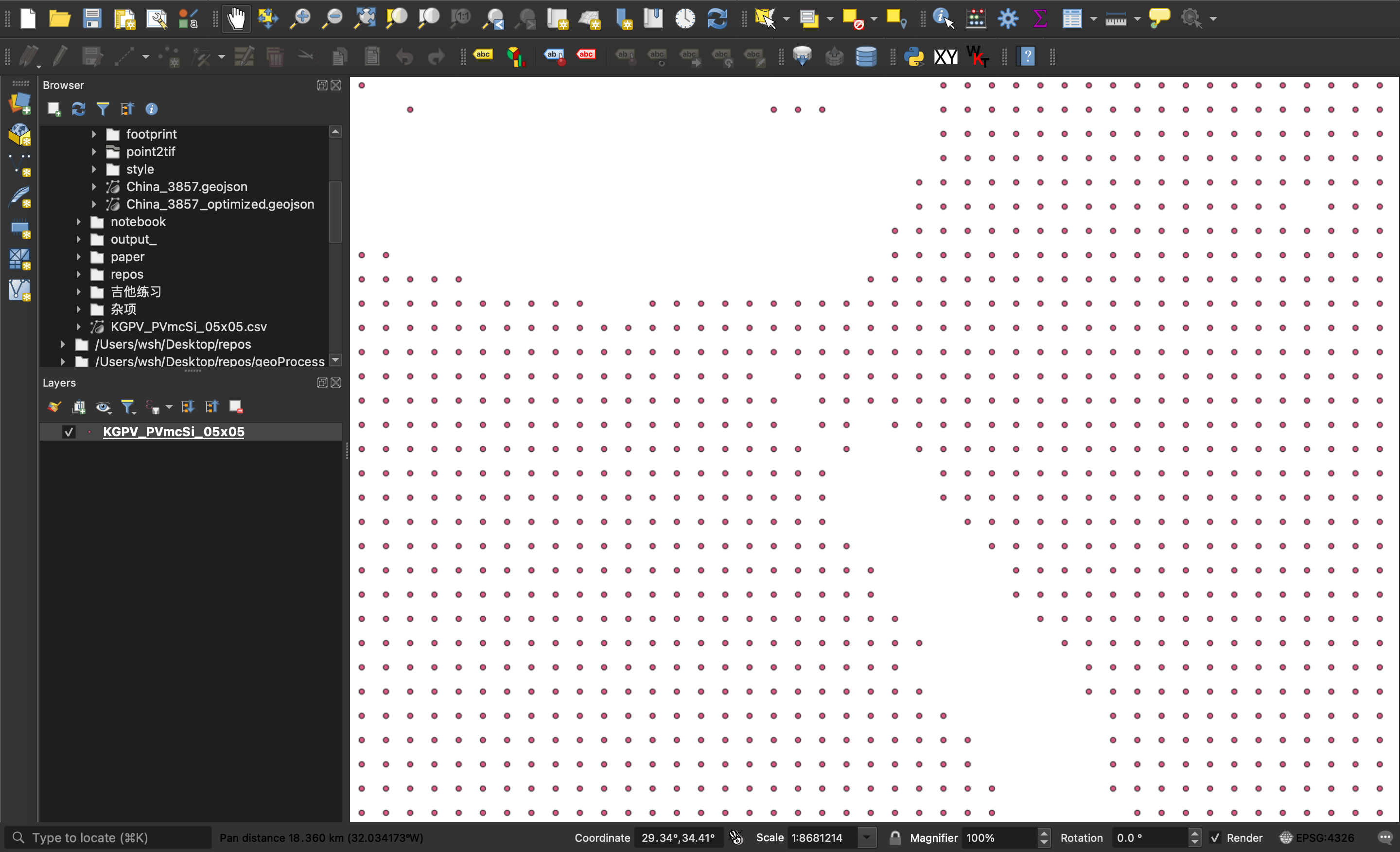

设置完毕后，点击Add，如果设置无误，那么此时地图上应该生成一个点图层。

2.生成格网

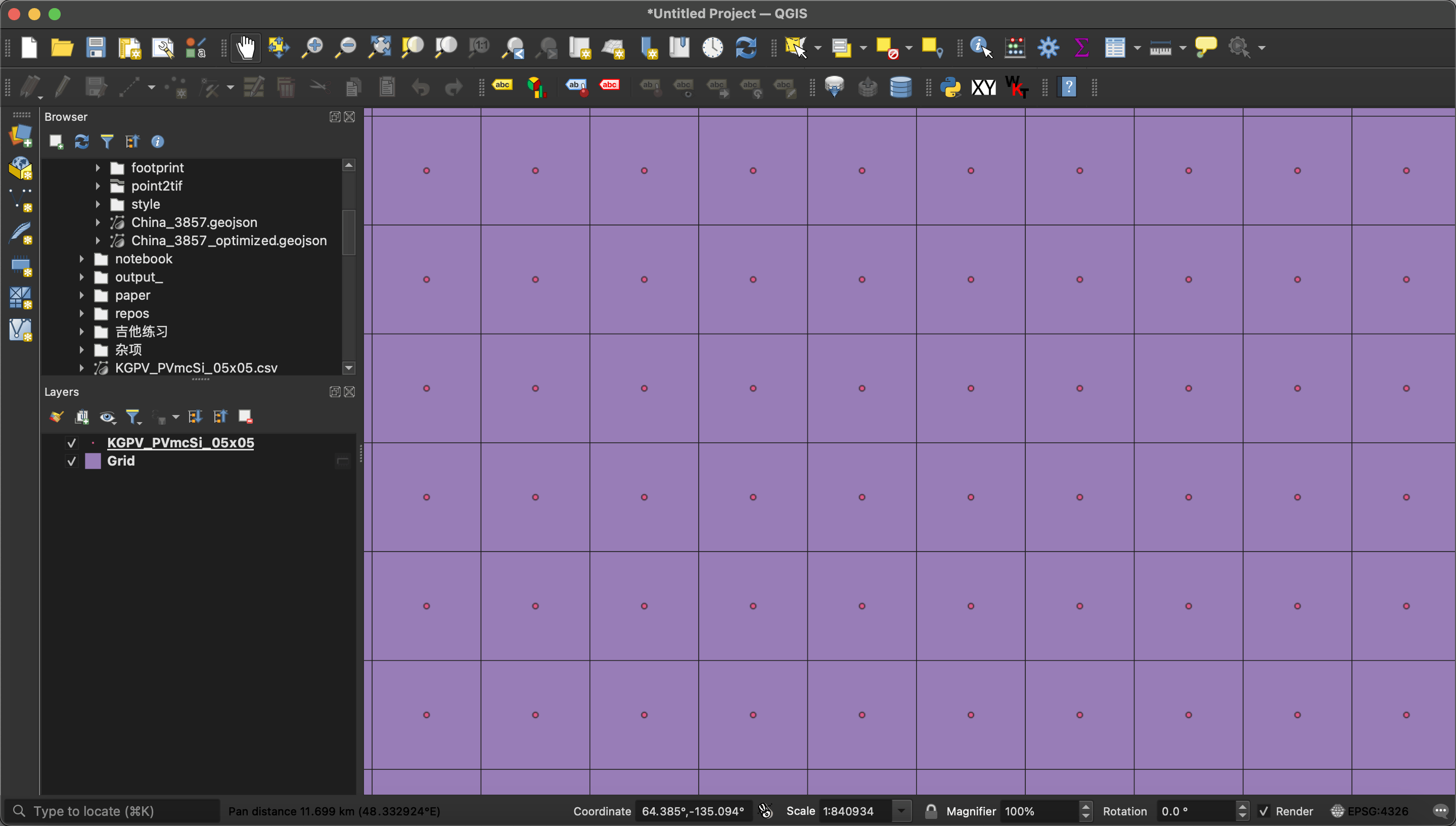

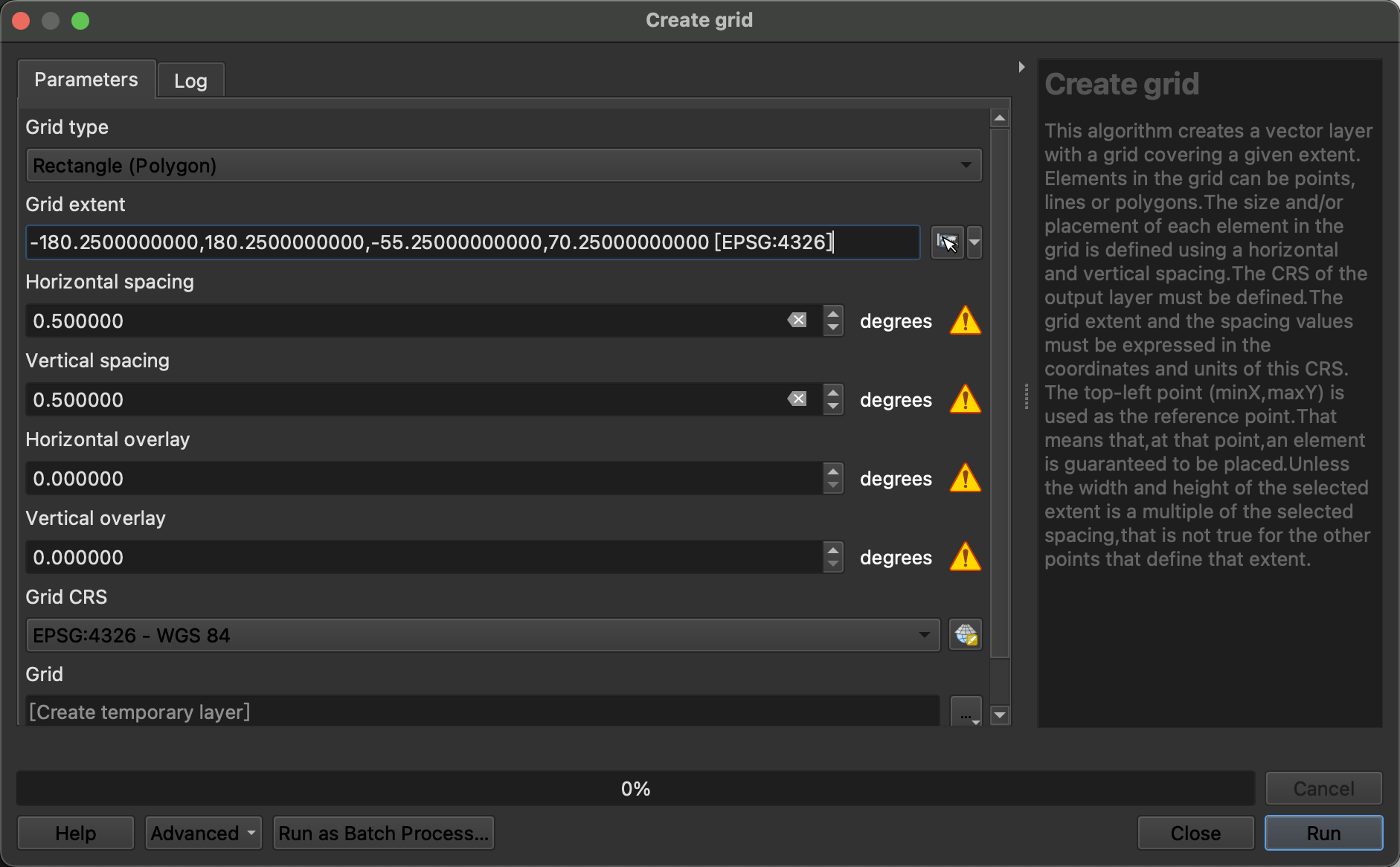

选择顶部的Vector-> Research Tools -> Create Grid，示例如下

注意Grid Extent，选择以点图层的范围作为渔网范围，并且因为点与点之间的间隔是o.5°，为了将每一个点置于渔网中心，需要将范围拉长0.25。这里需要对实际数据灵活调整。

Horizontal Spaceing以及Vertical Spacing，保持同点与点间的间隔距离一致，也就是o.5°。

3.空间关系挂接属性

生成格网和点图层后，下面将根据格子与点之间的关系进行赋值，每一个格子的属性由被包含在里面的点的属性赋值。

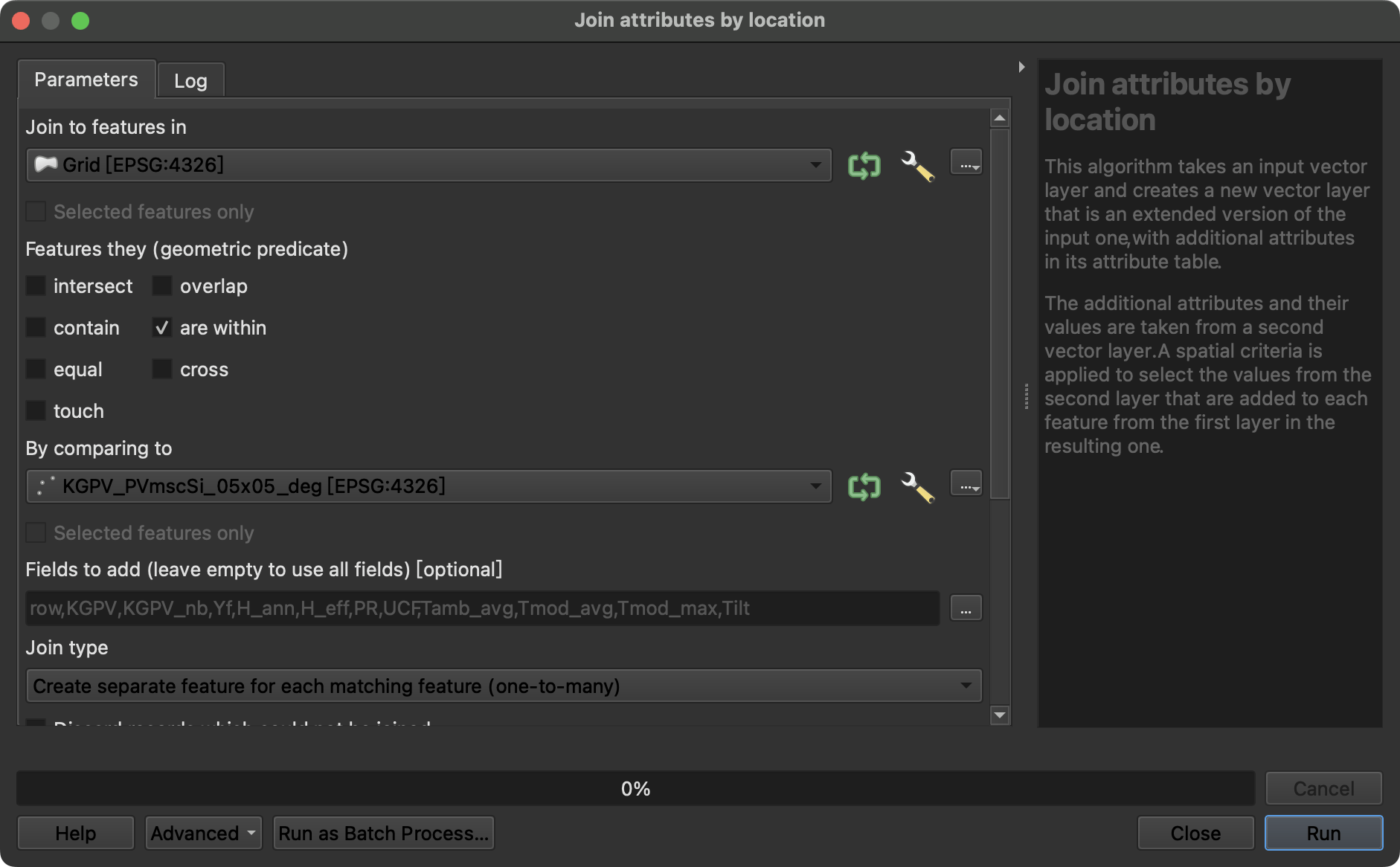

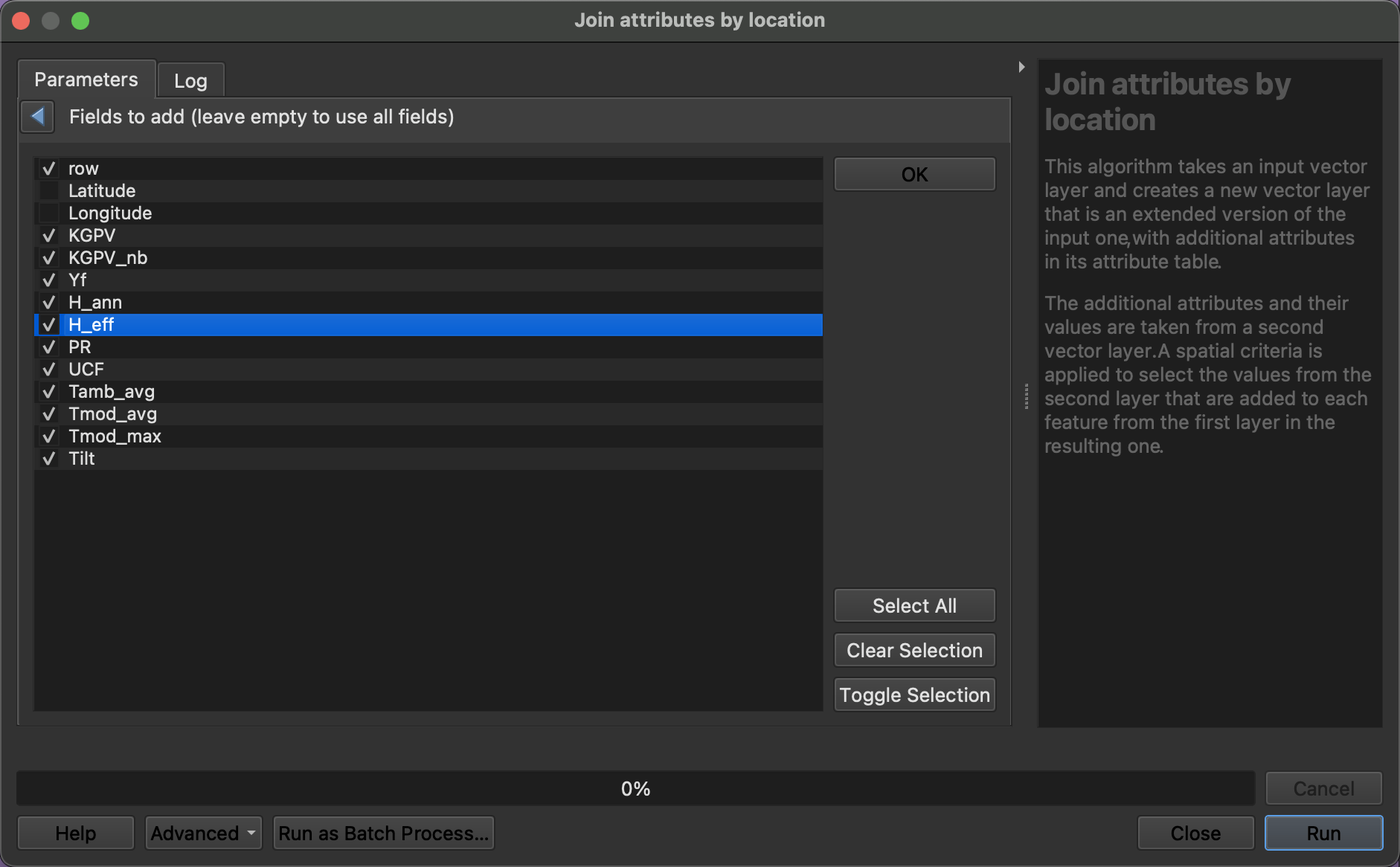

选择 Vector-> Data Management Tools-> Join Attribs By Location

空间关系选择包含/are within

另外选择需要赋值的字段

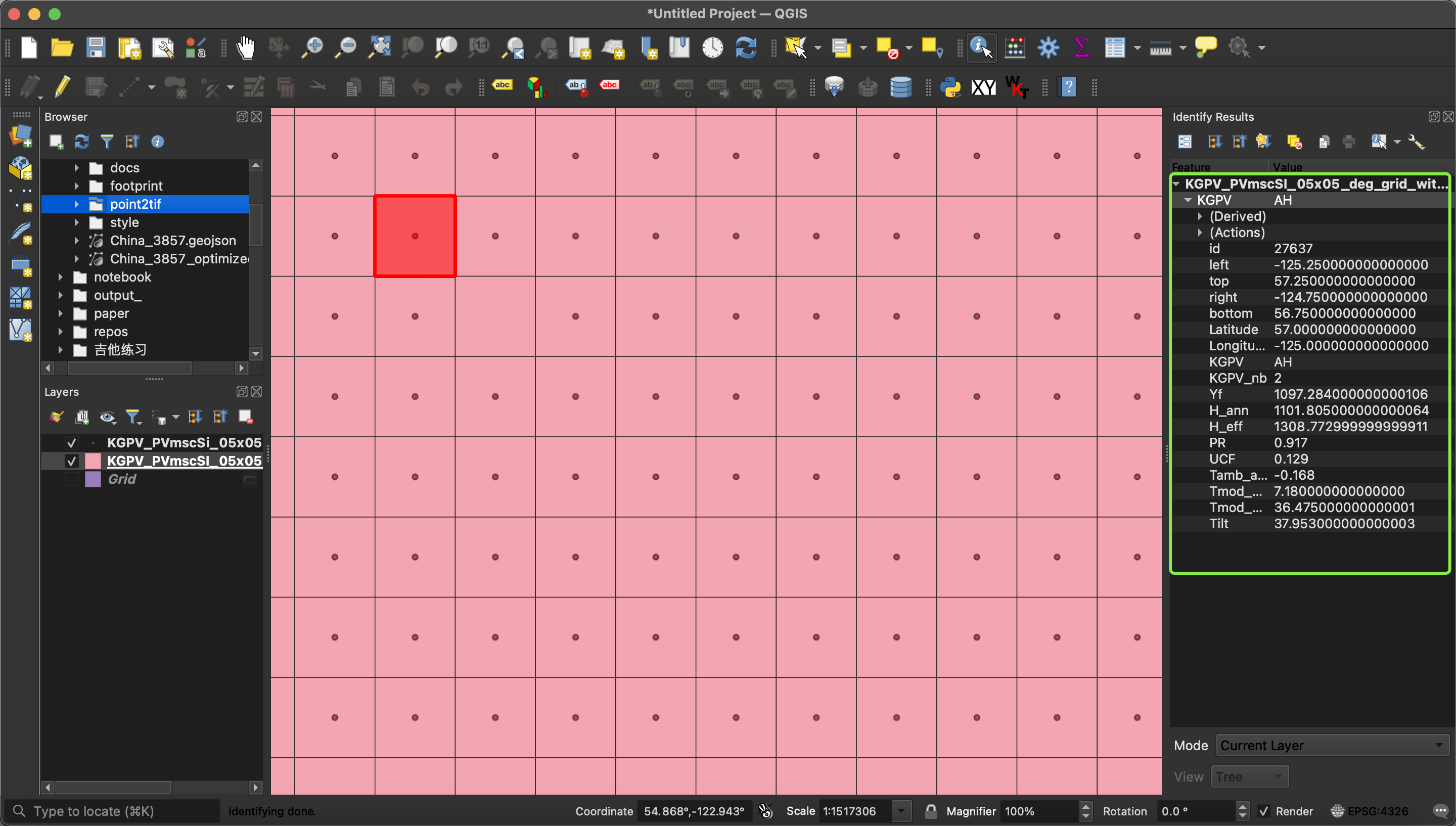

点击结果图层查看要素的属性信息是否正确挂接，或者是在属性表里直接用类似SQL的语句做筛选。

可以看到，点图层的属性信息已经成功挂接道格网上。

4.栅格化

最后一步，矢量形式的网格图层栅格化。

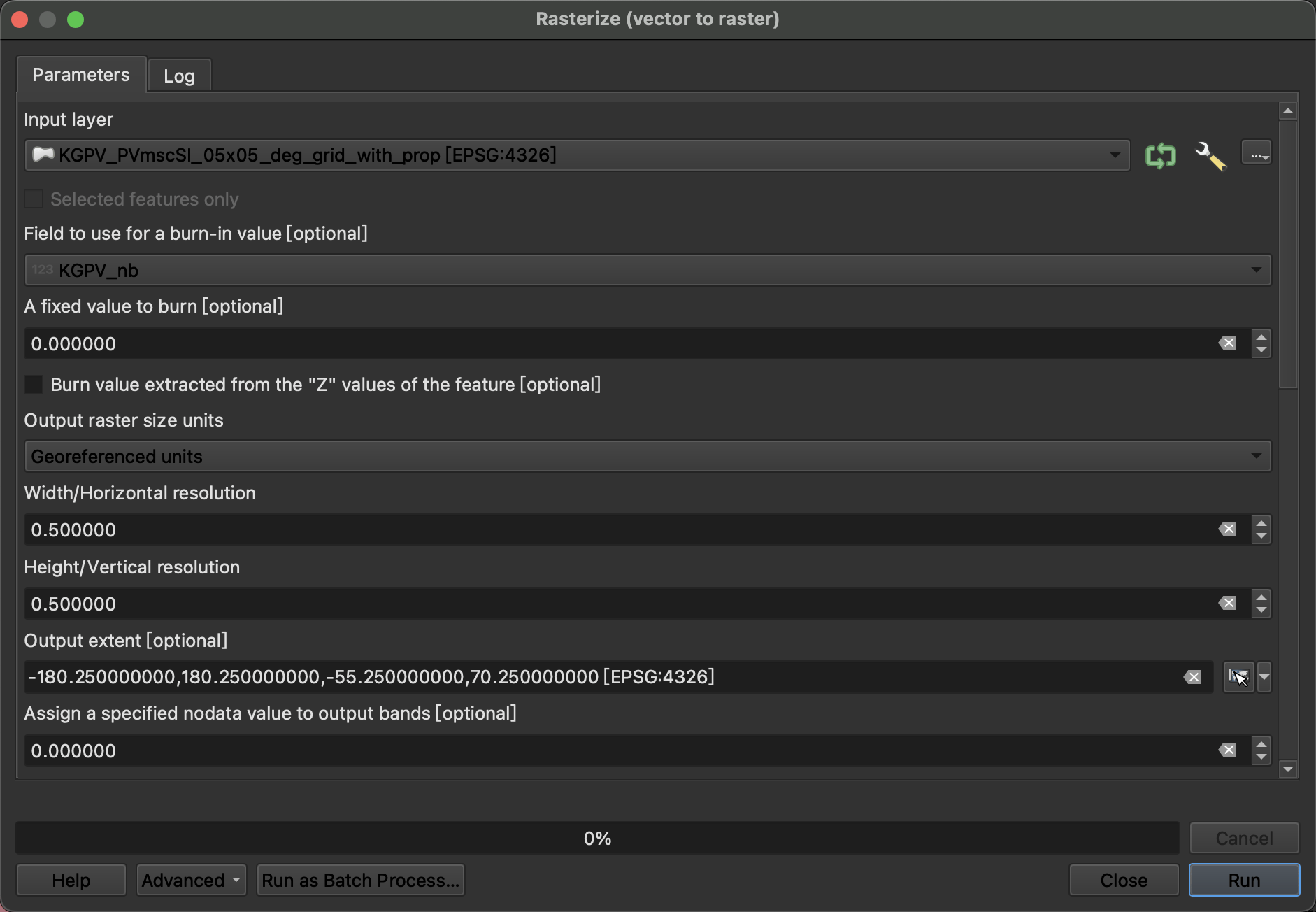

选择顶部菜单，Raster -> Conversion -> Rasterize(vector to raster)，如下：

==几个需要注意的点==

• 需要指定哪一个字段作为栅格的灰度值，这里选择KGPV_nb。
• 输出栅格的单位，因为我们需要将格网里的每一个格子作为栅格的像元，而且格子是以经纬度划分的，所以这里选择Georeferenced units。
• 分辨率也就是像元的尺寸与格网的格子一致，都是o.5°。
• 输出栅格的范围需要与输入的矢量图层范围一致，否则超出范围的部分会丢失。

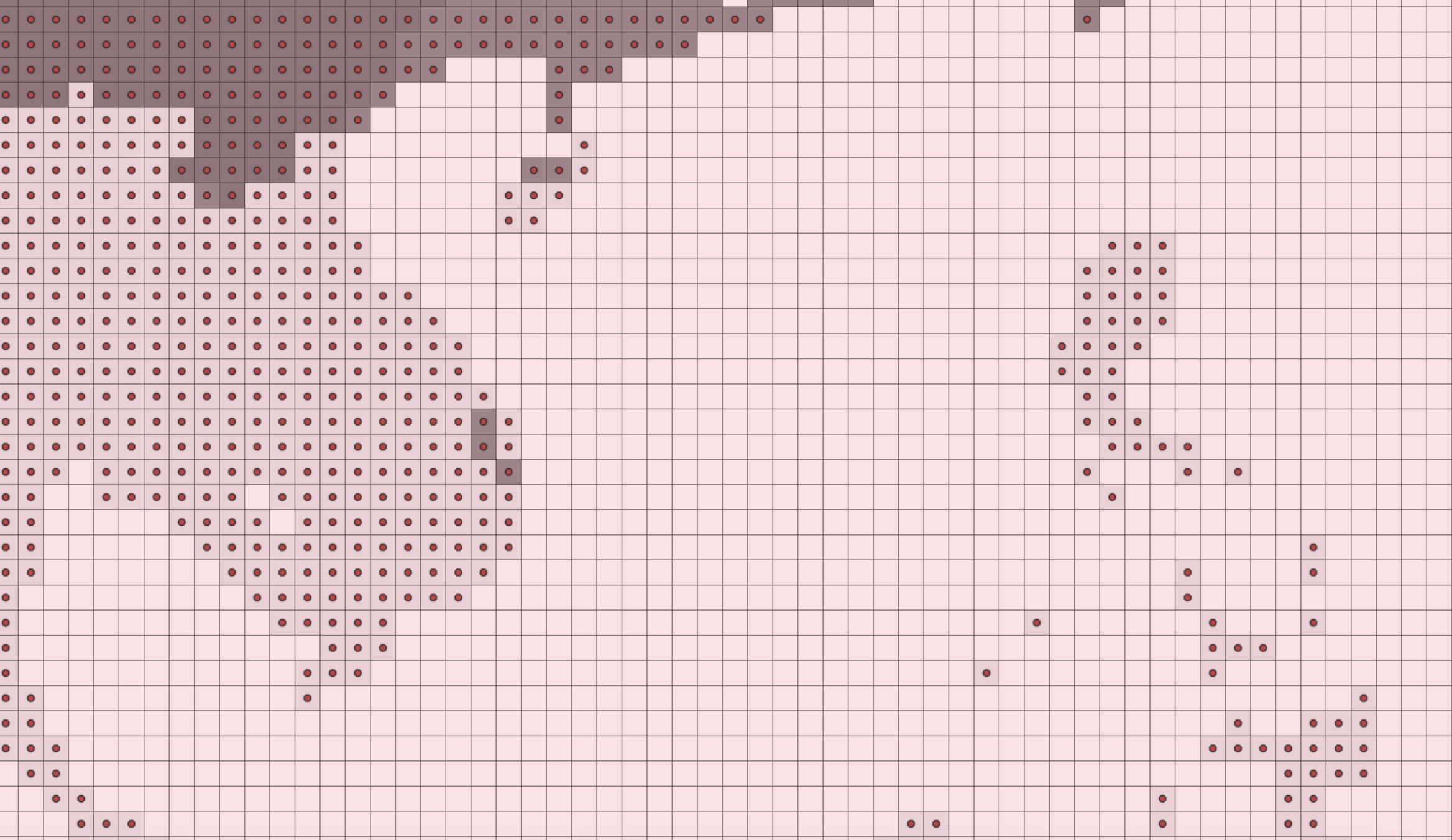

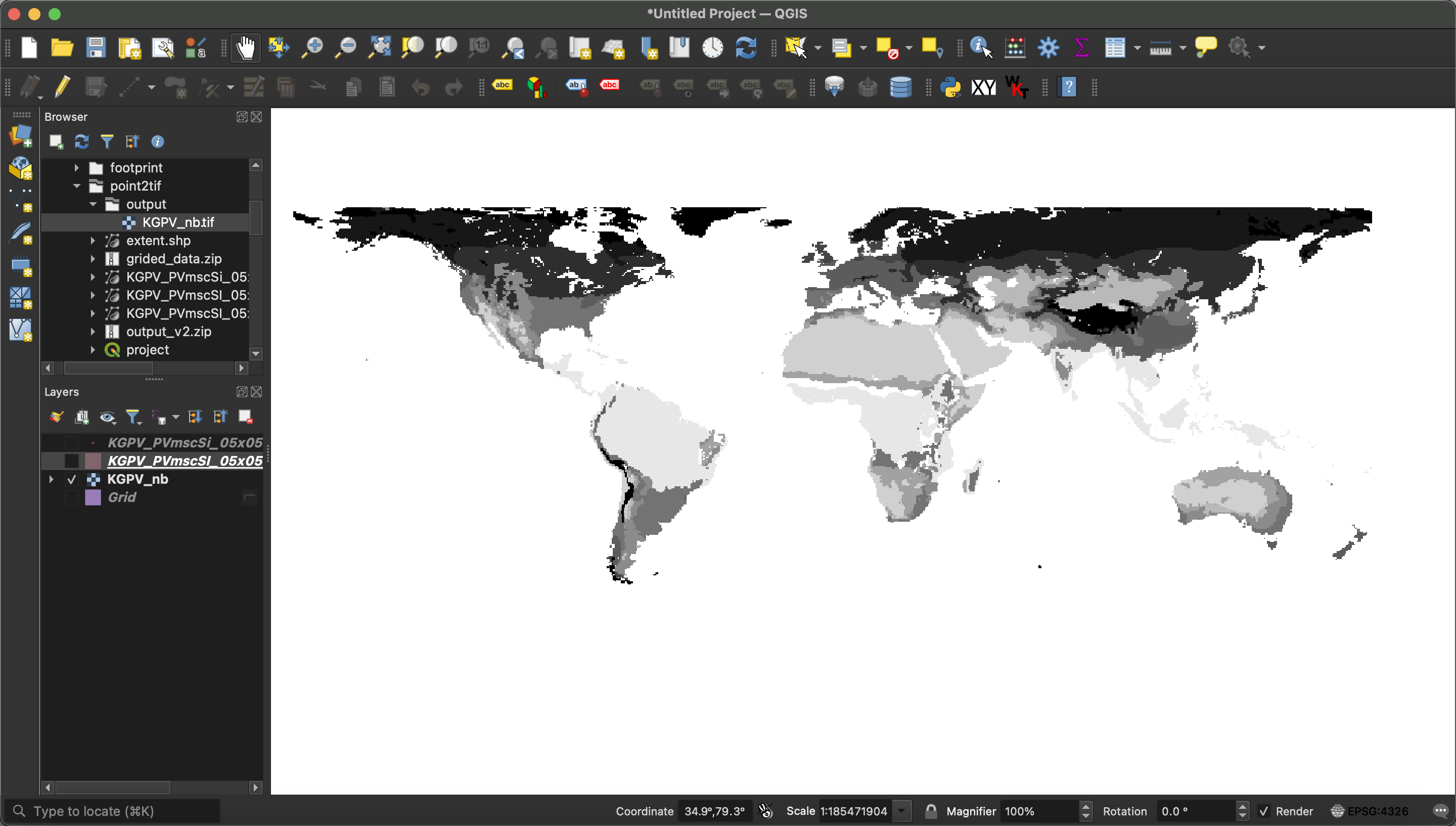

局部放大查看，位置关系是否正确，像元与格子数据是否正确转换。

总结

这是一个很基础的转换，可以看到每一步都是手动完成，且结果可视化，但自动化程度很低，相应的如果存在大量数据，继续沿用此方法将会投入大量的重复劳动，所以仍然需要探索除此之外的方法和工具，比如模型构建器，批处理等，另外如果拥有编程背景，最好是借助代码的力量。

如果你阅读到此记录时，有更好的方法，欢迎让我知道。
